電動排煙窗的技術要求標準
A)排煙窗的通用要求
1.排煙窗系統需使用電動系統，并適合作自然通風使用。所有電氣設置應并入消防聯動系統。
2.作為自然排煙窗使用，排煙窗應滿足如BS7346-2或EN12101-2部份的高溫測試，并提供國際認可的測試報告。必須具有國家消防產品(Product)質量監督檢驗中心的檢驗報告，證書。須滿足地方規范DGJ08-88-2006，J10035-2006排煙地方規范。
自動排煙窗儲氣罐儲氣容量應至少滿足系統承擔的最大防煙分區設置的所有排煙窗火災時緊急開啟及關閉3次的要求;
3.廠家需根據排煙窗的寬度，配置合適數量之電動開窗器及電動鎖(按實際要求配置如需要設置每個排煙窗最少配備一個或以上的電動鎖)，以保證其氣密及水密，并確保能滿足設計風壓的要求。應整體提供包括開窗器、控制箱、動力系統、管線系統，以及整體系統的安裝調試和配合消防驗收。廠家應為生產排煙窗系統的專業廠家，最少有十年或以上的相關經驗，并能提供ISO9001有關設計及生產自動排煙系統的體系證書。
4.排煙窗應使用電動系統，提供防失效功能，防失效即使用機械的方式開啟排煙窗，在火警時，無論在任何情況下，包括并不限于斷電或斷氣下，排煙窗都應能自動打開，確保生命財產安全。
廠家需根據其排煙窗系統的特性，提供相關計算資料，包括排煙窗系統的開啟行程，鎖緊力，是否配置電鎖，電氣要求等相關文件。
B)排煙窗的開窗器及氣動鎖的要求
1.開窗器及電動鎖必須為防失效設計，廠家需提供相關的工程案例，工程案例須超過十年或以上，并提供相關運行正常的記錄。

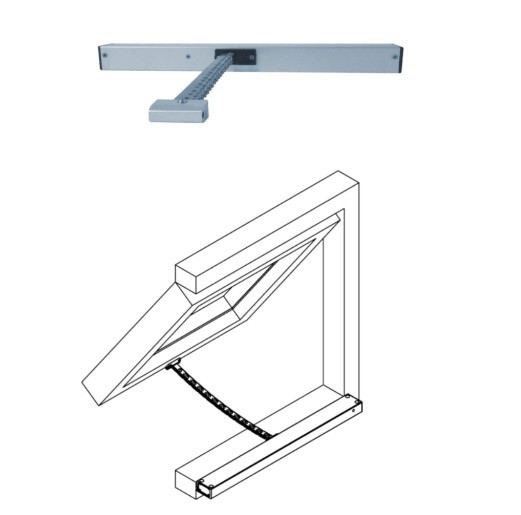

2.廠家需根據排煙窗的大小，提供足夠推力及拉力的開窗器。開窗機限位裝置采用螺桿內壓式，結構緊湊。采用雙頭蝸桿傳動，啟閉速度快。撐腳采用鋁合金壓鑄工藝，造型精美。傳動管與輸出軸采用暗銷連接，是原有手搖開窗機不可比美的精品開窗機。本手搖開窗機專為工業廠房、倉庫、影劇院、禮堂和食堂等建筑物的中懸或上懸側窗的窗扇起閉之用。開啟角度不少于70度。排煙窗從接收到消防控制信號或按下手動按鈕，至排煙窗完全打開至70度不超過60秒。與控制箱連接的緊急按鈕可以在緊急狀態下將窗戶打開，并在緊急狀態消失后將窗戶緊閉
3.開窗器需通過高溫測試，必須滿足最少300度C半小時或250度C一小時的要求，并提供其相關測試報告(The report)。
4.開窗器的外殼需要為鋁材，推桿及轉動元件需要強度特別高的不銹鋼材質。
5.每個排煙窗應配置最少一個或以上的電動鎖，以確保排煙窗不會因風壓而打開，廠家需提供相關數據;并且在開窗及關窗時，電動鎖及開窗器的動作會自動協調或按序開啟關，不會影響排煙窗的動作。
6.每個電動鎖的鎖緊力最少為2,000N，并提供相關(related)的測試報告。
7.當收到防火信號時，排煙窗需要一直保持開啟，若有外來的壓力關窗(如有強大陣風)，排煙窗應能自動再次打開，保持其最大開啟角度。
8.開窗(windowing )器及電動鎖是由氣動控制器直接操作，開窗器、電動鎖及控制控制器必須為同一廠家產品，以保證系統的穩定性(The stability of)。
9.排煙控制功能：
火警時無論是手動消防信號，還是自動消防信號，均能即時觸發排煙窗系統。
控制器必須提供防失效(Failsafe)功能。
控制器應滿足消防優先原則，火警時，所有排煙窗應執行緊急開啟命令，屏蔽自然通風控制信號。
控制器應具備系統故障自檢功能，能即時反饋故障信號給消防控制系統(或樓宇控制系統)。
10.每一區的排煙窗須安裝一個消防手動開關作緊急開啟使用。開窗機廠家外置機械鎖點 可以和鏈?zhǔn)交驐U式開窗器聯動，對窗戶進行鎖閉及開啟。 適用于大型窗戶的上鎖/解鎖插銷。 多點鎖(隱藏式)驅動器 可與鏈?zhǔn)交驐U式開窗器配合聯動使用，可給窗戶逆時針和順時針上/解鎖。開窗機限位裝置采用螺桿內壓式，結構緊湊。采用雙頭蝸桿傳動，啟閉速度快。撐腳采用鋁合金壓鑄工藝，造型精美。傳動管與輸出軸采用暗銷連接，是原有手搖開窗機不可比美的精品開窗機。本手搖開窗機專為工業廠房、倉庫、影劇院、禮堂和食堂等建筑物的中懸或上懸側窗的窗扇起閉之用。
11.控制箱的防護等級不小于IP54?？刂破餍杼峁┖髠潆娫矗谑须姳磺袛鄷r(shí)，由后備電源為開窗器提供開啟時所需的電源。待機時間為72小時，并能保證開啟兩到三次。
12.控制器具有后備電源監控電路，可以監控電池情況，在電量不足時，可反饋信號，并在有市電時，自動充電。
C)資料提供要求
1.排煙窗供應商企業資質，以往合同復印件，產品認證證書等。
2.排煙窗供應商應提供以下圖紙：
自動開窗器安裝詳圖\系統布線詳圖\供電系統圖及控制（control)原理圖;
自動開窗器\通風開關\手動消防開關\風雨傳感器(transducer)\控制箱及其他設備的平面布置詳圖;
自動開窗器系統方案及自動開窗器控制箱之布線圖(包括供電電線圖,與通風開關\手動消防開關及風雨傳感器的連接電路圖);
自動開窗器系統設備機房布置詳圖;
自動開窗器與火災自動報警系統連接圖;
業主認為為滿足施工要求所必須的其他圖紙;
D)消防緊急按鈕
消防緊急按鈕應該是橘黃色的，而且應該有'排煙窗'字樣的標簽。
消防緊急按鈕應該有一個透明的保護蓋，避免不小心時被人觸發。
消防緊急按鈕應提供可覆位功能，而無更換配件，如玻璃片等。
